UPVC法蘭端型截止閥波紋管密封塑料1通UPVC DN15-DN150法蘭截止閥
產地：中國浙江
品牌名稱：KXPV
型號：J11F-10U
應用：一般
材質：塑料
介質溫度：高溫、中溫
壓力：低壓
電源：手動
介質：酸
端口大小：?
結構：關斷
機身材質：UPVC
連接：法蘭端
工作壓力：0-10bar
閥門類型：1通
適用介質：酸堿
保修期：12 個月
溫度：0 ~90
交貨時間：7 天
最小起訂量：1 件
| 產品結構特點 |
1. 塑料閥體具有優良的耐腐蝕性、耐磨損性。
2. 設計緊湊、價廉物美。
3. 提供流量調整用的閥門。
?
| 零件材質表 |
?
|
件號 |
名稱 |
材質? |
|
1 |
手輪 |
合金料 |
|
2 |
密封螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
閥桿密封 |
PTFE |
|
4 |
螺母蓋 |
FRPP |
|
5 |
六角螺母 |
鋼 |
|
6 |
墊片 |
鋼 |
|
7 |
閥蓋 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
8 |
雙頭螺柱 |
鋼 |
|
9 |
閥桿 |
鋼?+ 塑 |
|
10 |
封蓋 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
11 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
12 |
橡膠墊片 |
EPDM,FPM |
|
13 |
六角螺母 |
鋼 |
|
14 |
螺母蓋 |
FRPP |

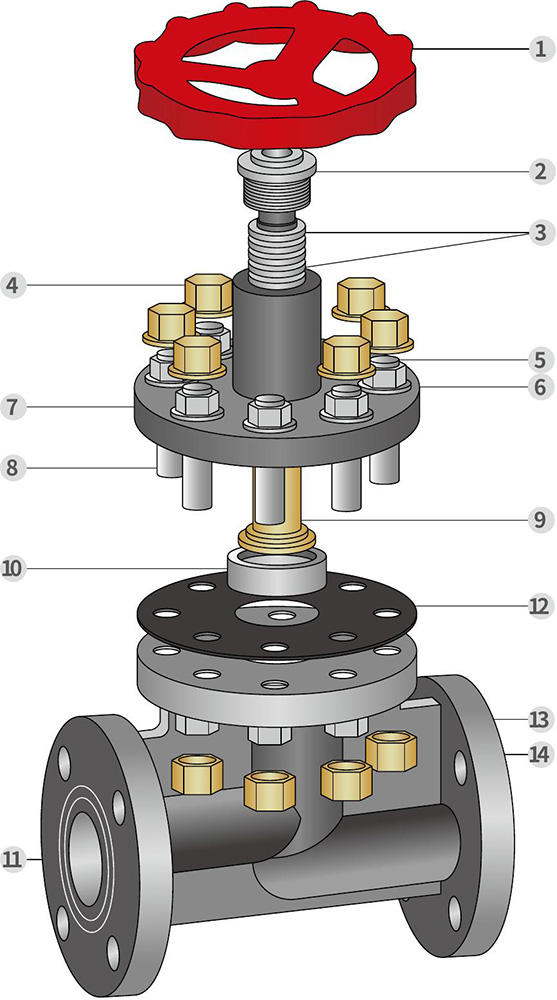

法蘭式截止閥裝配明細圖
?

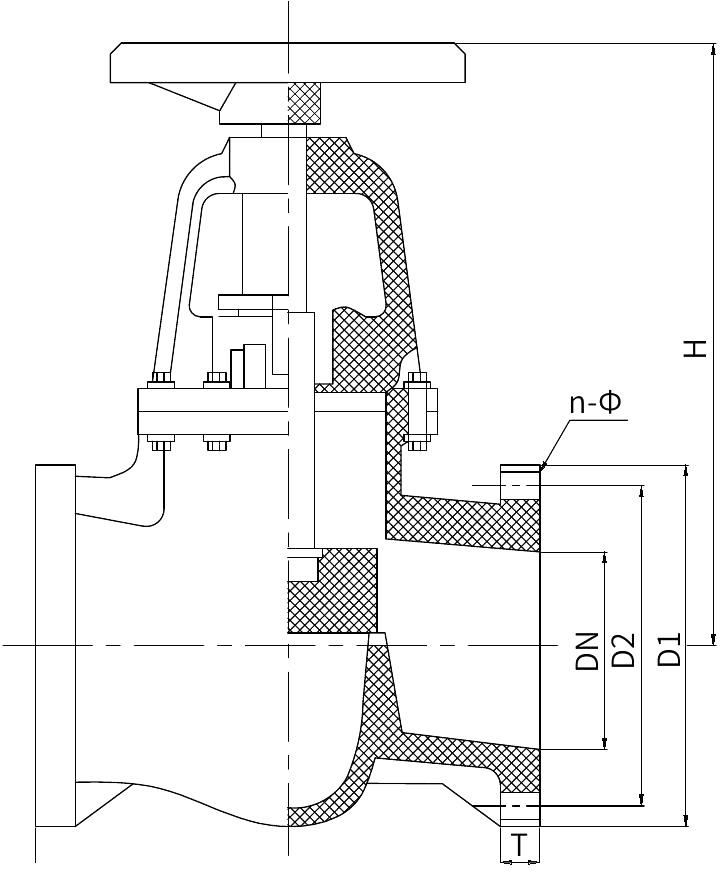

| 外形尺寸表 |
?
|
公稱直徑DN (mm) |
D1 |
D2 |
H |
L |
T |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
|||||
|
15(1/2") |
105 |
65 |
70 |
2.38 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
220 |
160 |
20 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
250 |
185 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
275 |
200 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
350 |
230 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
185 |
145 |
140 |
5.49 |
390 |
295 |
24 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
400 |
310 |
25 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
410 |
350 |
26 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
430 |
400 |
30 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
285 |
240 |
240 |
9.51 |
480 |
480 |
33 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
?
